Stencil（SMTステンシル／SMTはんだマスクとも呼ばれる）**は、表面実装技術（SMT – Surface Mount Technology）の製造工程において重要な要素の一つです。高精度なステンシルを使用することで、SMD（Surface Mount Device）部品を基板へ正確かつ効率的に実装でき、印刷工程におけるミスや技術的トラブルを最小限に抑えることが可能です。また、ステンシルにより、はんだペーストをPCB表面に正確に印刷でき、部品の位置合わせや実装作業を迅速かつ容易にします。

KZTECHのPCBA・SMTステンシル加工サービスは、電子回路基板（PCB）の製造および組立工程を最適化するための重要なソリューションの一つです。長年の業界経験と専門技術者チームにより、高品質なステンシル製品を提供し、厳しい技術要件にも対応いたします。本サービスは製造コストの削減だけでなく、作業効率の向上と高精度なはんだペースト印刷を実現します。

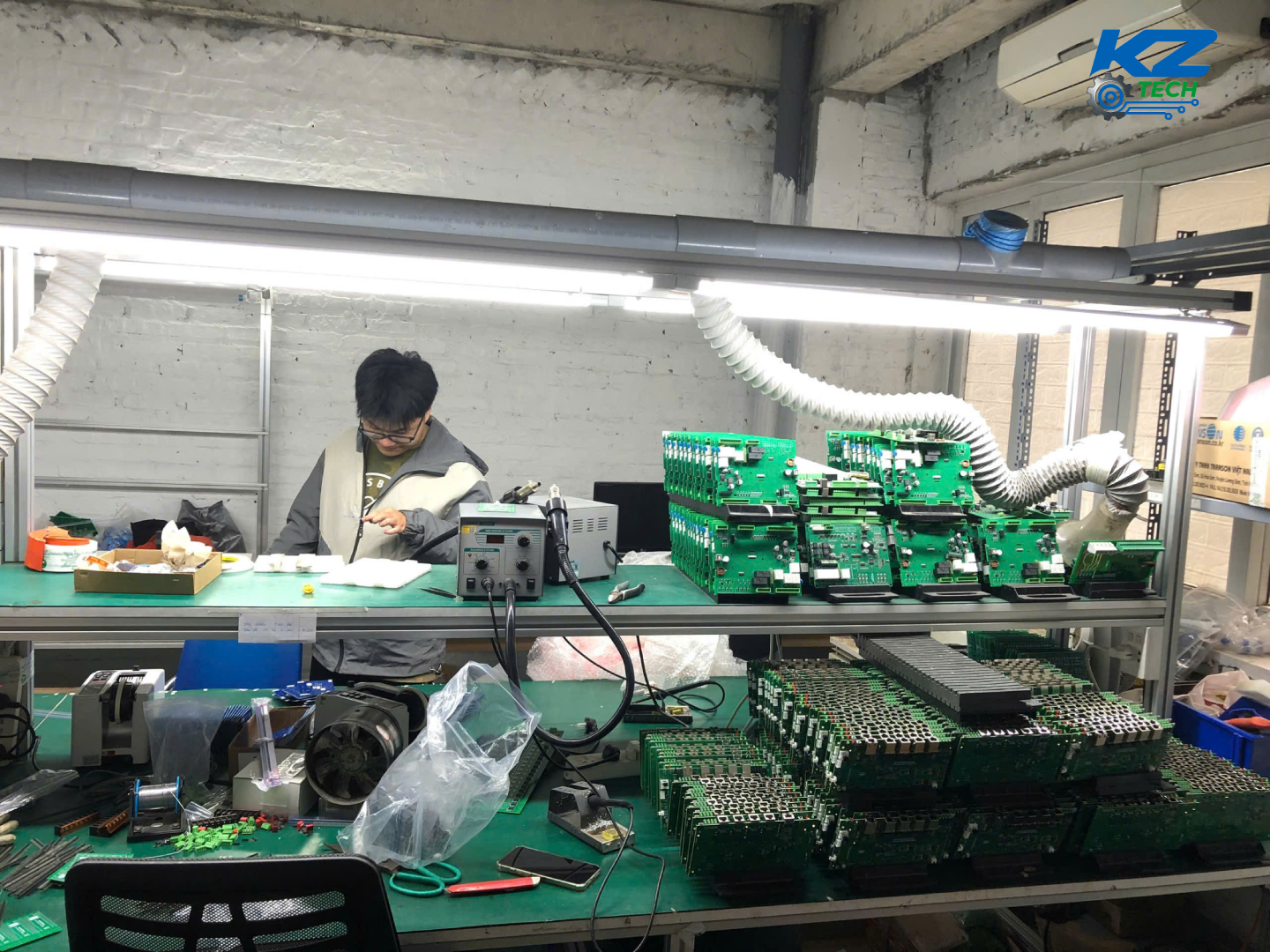

電子回路PCBA・SMT加工

1. PCBA・SMTステンシル加工と電子製造における重要性

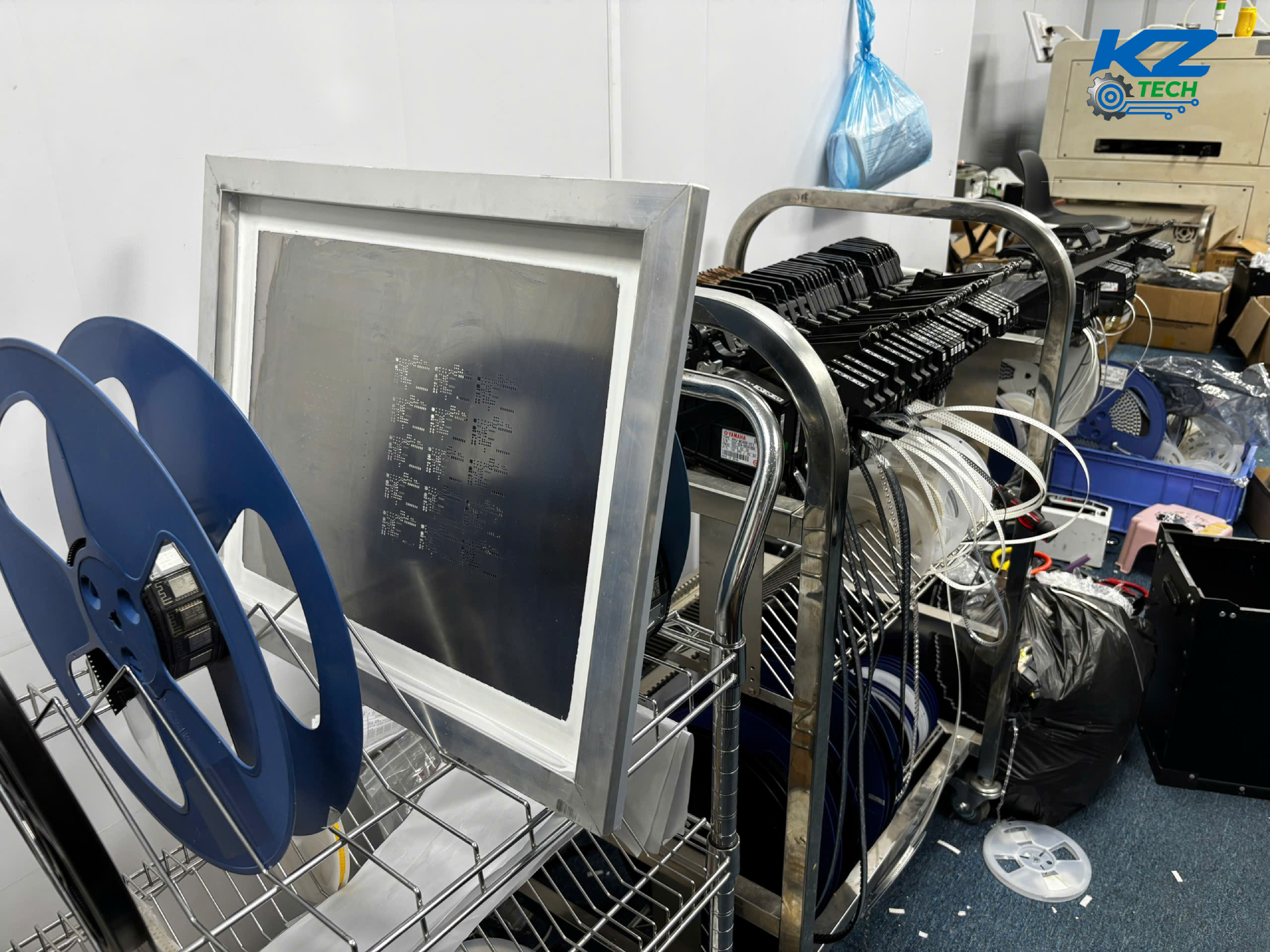

電子基板（PCB）製造において、SMTステンシルははんだペースト印刷工程で中核的な役割を果たします。これは通常、レーザー加工または化学エッチングによって作られる薄い金属板で、部品実装前に正確なはんだ位置を形成します。

SMTステンシルが重要な理由：
・はんだペーストを均一かつ正確に各パッドへ印刷可能
・SMD部品の実装精度向上
・はんだ不良の低減、生産性・品質の向上

そのため、高品質なSMTステンシル加工サービスの選定は、SMT工程全体の成功に直結します。

2. PCBA・SMTステンシル加工サービスとは

PCBA（Printed Circuit Board Assembly）とは、電子部品をPCB上に実装（SMT実装）し、完成製品へと仕上げる工程です。KZ TECHでは、PCB手配、部品調達、組立までを含むワンストップサービスを提供しています。

回路設計、PCB製造、部品調達、組立、検査、完成品納品まで一括対応が可能です。また、お客様が部品や設計データ（Gerberファイル）をお持ちの場合にも柔軟に対応し、小ロット試作から量産まで幅広く対応いたします。

SMTステンシル加工サービスは、お客様のGerberデータに基づいて設計・加工を行い、SMTはんだ印刷工程に使用されます。用途に応じて以下のような種類があります：

主なステンシルの種類：
・レーザーカットステンシル（Laser Cut Stencil）：高精度で最も一般的
・フレーム付きステンシル（Framed Stencil）：量産向け
・フレームレスステンシル（Frameless Stencil）：試作向けでコスト効率が高い
・ステップステンシル（Step Stencil）：部分的に厚みを変更
・電鋳ステンシル（Electroformed Stencil）：超微細部品向け高精度仕様

3. KZTECHにおけるPCBA・SMTステンシル加工プロセス

技術コンサルティングから納品まで、迅速かつ専門的なサービスを提供します。

主な工程：
・お客様からGerberデータを受領
・ステンシルの厚み・材質・種類の提案
・レイアウト設計および最適化
・最新レーザー設備による加工
・品質検査・梱包
・24～48時間以内に出荷

KZTECHの強み：
・最新設備による高精度レーザー加工
・経験豊富なエンジニアによる技術サポート
・競争力のある価格（最短1時間で見積）
・全国配送および緊急対応可能
・小ロットから量産まで柔軟対応

PCBA・SMT加工の価格について

価格は固定ではなく、以下の要素により変動します：

1. 生産数量：試作は高単価、量産はコスト低減

2. 部品点数・種類：部品数・実装点数が多いほど高額

3. PCB仕様：多層基板（4層以上）は高コスト

4. 加工技術：片面SMTより両面SMTの方が高額

5. 納期：短納期（24～48時間）は追加費用あり

6. 設計データ：設計未提供の場合は追加費用発生

お問い合わせ

PCBA・SMT加工サービスの詳細およびお見積りは、KZ TECHのホットライン（0867 933 188）までお気軽にご連絡ください。迅速かつ詳細なご案内をいたします。
